气井自适应排采增产系统
|
基 于我们自主发展的“多相压缩”和“临界排采”技术及其方法，本系统能自动适应宽范围的井口压力和输气压力，实现连续排水采气和混输，并将工艺气增压至出站压力。此外，对于具备气源条件的井组，系统还可选配气举功能，从而切换为临井气举或不停产在线气举模式。 ● 产品适用于常规气井和非常规气井从气井产水开始直至生产后期的低成本增产。 ● 基于我们独有的算法和控制技术，在实现连续稳产的同时，保护储层和改善近井储层的渗流能力，延长气田寿命，进而实现长效增产。
|
||||
|
独特性能 |
||||
|
Unique Performance |
||||
|
|
||||
|
● 自动排水采气，自适应油/套压，自动优化运行参数 ● 多相压缩，适应任意气液比的混输和增压工艺 ● 适应宽范围入口压力 ● 出口压力可高达25MPa ● 30~90kW低功率，只需380V以下低电压驱动 ● 适应频繁启停机，勿须卸载 ● 多重安全保护、PLC控制，远程无人值守 ● 橇装式结构，3~5吨的重量，简易基础，快速转场 ● 三个管口，快速连接，维护量极小 ● 低振动，低噪声 ● 无油润滑，不污染气体
|
||||
|
|
|
|
||
|
FMC5510AD-GL——适用于压力较高的气井增产 适用于有较大产能的气井增产和增压外输，自适应宽范围入口压力，带不停车在线气举功能。 最大处理量可达17万方/天，亦可用于井口气回收制CNG。

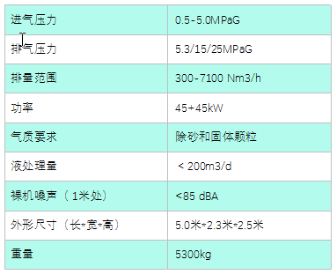

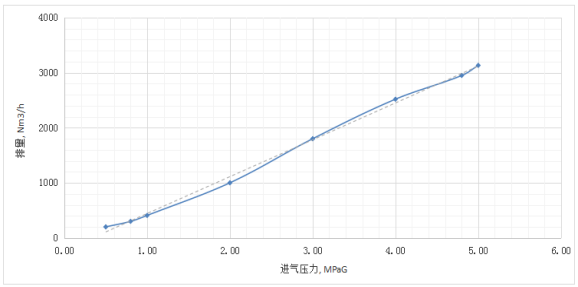

系统参数 工作曲线 |
||||
|
|
||||
|
FMC4563AD——用于中低压气井的排水采气增产 适用于中低压气井的排水采气增产和增压外输，入口压力从0.5-6.3MPa自动适应，且能自动控制气井产量至连续携液生产状态，可2-3口井并联，最大处理量可达7万方/天，可选配气举功能。
|
|
|
||
|

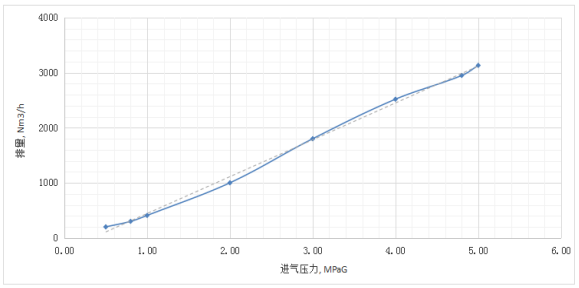

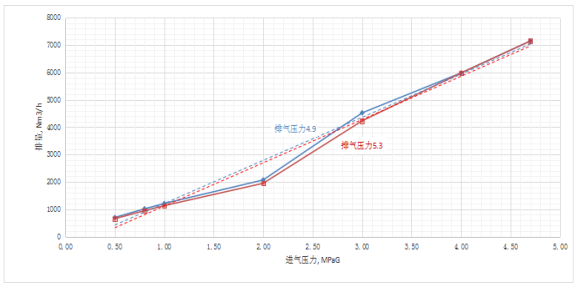

装置参数 工作曲线 |
||||
|
|
||||
|
|
|
|
||
|
|
||||
|
FMC340AD——用于低压气井的排采增产 FMC340适应用于井口压力低于1MPa的低压气井的排采增产，可单井或多井联使用，亦可用于套管气回收，最大排量2.3万方/天。后端串联FMC900AD或FMC2500AD使用，或用作现有压缩机的前段增压。
|
|
|
||
|
装置参数 工作曲线 |
||||
|
|
||||
|
|
||||
|
|
||||
|
设计和制造安全 |
||||
|
Design and Manufacturing Safety
l 标准：API Spec 11P、API Std 618，并参照GB/T26507 l 油田环境20年使用寿命 l 设计、制造和检验严格遵循ISO9001体系要求 l 焊缝100%射线探伤、1.5倍水压试验、出厂负荷试验 l 进气过滤保护系统 l 管路和容器自动和手动安全放空系统、全通径安全阀 l 旁路系统：允许机组在超压时自动切换 l 所有电器设备带防爆标识Ex，无火花联轴器护罩 l PLC控制系统、故障报警和停机、多重安全联锁、ESD硬线连接 l 380V/220V低压驱动、防雷设计、燃气泄漏探头、接地系统 |
||||
